产品描述

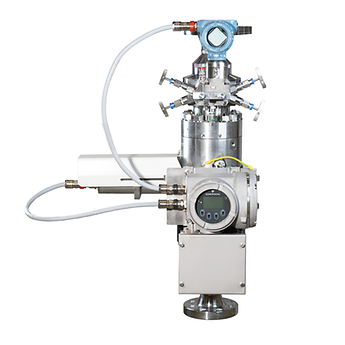

Roxar 2600 多相流量计（MPFM）是一款坚固耐用、性能可靠并经过现场验证的测量仪表。这款紧凑型直连式流量计可高质量测量上游多相流量管道的油、水和天然气的流量，无论是简单还是困难应用，都能得心应手。从陆上到海上、从常规井到非常规井、从油井到气井、从固定安装到移动试井、从单井到多井，Roxar 2600 MPFM 都能为您提供所需的数据。

规格

应用:

Roxar 2600 MPFM M：

阻抗测量

单井应用

油、水和气体分数和流量的直接井口监测和趋势分析

分数和流速

0-85% 气体体积分数（GVF）

0-100% 水液比（WLR）

5-25 m/s 流速

Roxar 2600 MPFM MV：

阻抗和文丘里测量

单井或多井应用

油、水和气体的流量测量，应用领域广泛

0-100% GVF

0-100 WLR

2-40 m/s流速

Roxar 2600 MPFM MVG：

阻抗、文丘里和伽马密度测量

单井或多井应用

油、水和气体的流量测量，应用领域广泛

0-100% GVF

0-100% WLR

1-40 m/s流速

安装：垂直安装，向上流

仪表口径：1½ 英寸（35 毫米）内径至 8 英寸（173 毫米）内径

设计压力：最高 345 bar（5,000 psi）

设计温度：

-20 °C（-4 °F）至 130 °C（266 °F）

可适用于更低的最低温度，依据具体情况进行具体评估。

表体接液部件：

双相 UNS S31803

不锈钢 UNS S31600

超级双相 UNS S32760

Inconel 625 UNS N06625

PEEK natural

法兰连接：ANSI 法兰或带卡箍连接器的带颈法兰

密度测量（适用时）：

紧凑的伽马系统

放射源：Cs-137

2、5 或 8.3 mCi

半衰期 30.1 年

电源：

18-30VDC

100-240 VAC

功耗：< 20 W

通讯协议：

Modbus RTU

Modbus TCP

HTTP

通讯接口：

RS-485

以太网

安装：

适用于危险区域的涂漆铝 Ex d 外壳

适用于危险区域的 SS 316L Ex d 外壳

证书/认证：

危险区域认证：ATEX、IECEx、cCSAus

设计规范：ASME B16.5、ASME B31.3

材料规格合规性：ASME B31.3

酸性介质接液部件：NACE MR 0175、ISO 15156

特点

• 实时三相测量，无需分离

• 模块化设计，可选择的先进软件特性，满足具体应用需求

• 在油气田寿命期间，可灵活调整组态选项

• Roxar 5726 多相变送器直接安装在流量计上，可实现一体化、稳固且未来可用的功能

• 直观且易用的操作界面工具，满足标定和组态需求

• 内置 Roxar Rapid Adaptive Measurement 软件，支持对动态多相流进行自动且可靠的测量

• 有坚实的全量程非伽马仪表版本可供选择，是不愿使用放射源的运营商的理想之选

• 全面兼容 Emerson Connected Services，让运营商能够持续获得艾默生专业知识和技术支持的帮助

• Roxar 多相盐度测量系统（RMSS）可作为附加模块提供，在流体含水量大的工作条件下，可以提供实时盐度信息
