产品描述

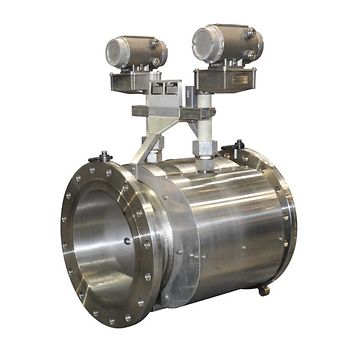

用两个完全冗余的四声道罗斯蒙特 3818 液体超声流量计对液态天然气进行动态测量，与静态测量方法相比，动态测量的精度和稳定性更高。独特的多平面交叉 BG 仪表设计可增加流量容量，经实践证明线性度为 ±0.15%，几乎没有压降增量，流量计系数不确定度为 ±0.027%，可确保测量完整性。这款仪表配有强大的罗斯蒙特 3810 系列电子部件，可生成大量的实时预测诊断信息，帮助操作员迅速识别过程故障，从而降低测量不确定度。

规格

管线规格：DN200 至 DN900（20.3 至 91.4 厘米（8 至 36 英寸）

流体状态：液化天然气 (LNG)

线性度：在 1.2 至 12.2m/s（4 至 40ft/s）范围内，测量值 ±0.15%，或者在 0.6 至 12.2m/s（2 至 40ft/s）范围内，测量值 ±0.20%（可选）

流量计系数的不确定度：<±0.027%（API MPMS，第 5 章，第 8 节，表 B-1）

速度：标称为 0.6 - 12.2m/s (2 - 40ft/s)，扩展范围为 0.3 - 14.6m/s (1 - 48ft/s)

温度范围：

传感器：-196°C 至 +60°C（-385°F 至 +140°F）

电子部件（环境温度）：-40°C 至 +60°C（-40°F 至 +140°F）

压力范围：0 至 250Bar（0 至 3,600psig）

特定比重范围：0.35 及更高（标称 0.45）

材料：碳钢和不锈钢

标定：在 ISO 17025 认证的艾默生流量标定实验室中进行标定

特点

• 在 ±0.15% 及低于 ±0.027% 的流量计系数不确定度范围内，通过工厂证实的线性度，尽可能提高测量完整性

• 内置内部诊断功能可以追踪液态天然气质量、过程条件及流量完整性，从而避免测量问题

• 在大容积液态天然气交接操作中使用大口径流量计，加速油轮装卸速度

• 全通径阀体无可移动部件，可减少维护、降低成本及液态天然气闪燃的风险

• 通过全面消除压降，降低压缩成本、提高运行效率

• 通过在 ISO 17025 认证的设施中进行静态零流量及全面的动态测试，进行标定

• 采用新型 4 型 CPU 模块（带至多 6 个频率或数字输出），增加输入/输出
