产品描述

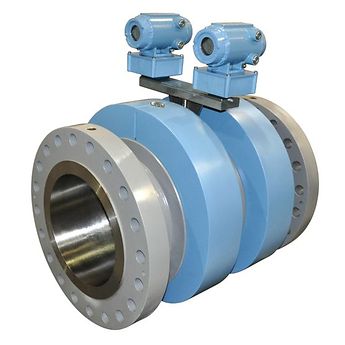

罗斯蒙特 3416 4+2 超声流量计将一个经实践证明的罗斯蒙特四声道 British Gas 弦式仪表（经过 OIML R137 1&2 精度等级 0.5 级验证）和一个双声道反射检查仪表集成，提供出色的功能和性能，可立即查明微小流量扰动的原因。高灵敏度的垂直 90° 通道，可迅速检测可显著增加 (LAUF) 气体损失的管道底部流体和其他碎屑。超快速的 3410 系列电子部件可生成大量的预测诊断信息，并通过 MeterLink™ 软件显示，从而实时检测高成本的过程故障。

规格

管线规格：DN100 至 DN600（10.2 至 91.4 厘米（4 至 24 英寸）

流体状态：气体

精度：4 声道流量计：在整个标定范围内，读数的 ±0.1%

可重复性：

四声道流量计：1.5 至 30.5m/s（5 至 100ft/s）时，读数的 ±0.05%

双声道流量计：1.5 至 30.5m/s（5 至 100ft/s）时，读数的 ±0.1%

速度：额定流速可达 30m/s (100ft/s)，对某些口径，最大可达到并超过 38m/s (125ft/s)

工作温度范围：

T-21 传感器：-20°C 至 +100°C（-4°F 至 +212°F）

T-41 传感器：-50°C 至 +100°C（-58°F 至 +212°F）

T-22 传感器：-50°C 至 +100°C（-58°F 至 +212°F）；1,034 至 27,579kPa（150 至 4,000psig）

工作压力范围：

T-21/T-41/T-22 传感器：689 至 27,579kPag（100 至 4,000psig）

T-21/T-41/T-22 传感器：降低 Qmax 时，最低工作压力 345kPag (50psig)（见产品数据表）

材料：碳钢和不锈钢

特点

• 采用高度敏感的垂直诊断声道，沿着管道底部实时检测液体痕迹/碎屑

• 利用敏感的 30°、单一反射声道实时检测管壁上的积聚

• 通过传感器同步功能，可防止产生干扰和噪音，加快流量扰动检测

• 通过共同作用的弦通道与反射通道，避免常见的模式错误

• 通过对管壁积聚、液体、堵塞及气体质量下降等警报处理，降低测量的不确定度

• 流量剖面 3D 视图显示了旋涡、横流、不对称及湍流，以便加速制定问题解决方案

• 通过对 AGA 8 压缩系数及 AGA 10 声速进行自动计算，从而减少了人为失误

• 采用最新的 3410 电子部件固件更新中现在包含的新型智能仪表自校验基本功能，显著缩短了以前用于数据分析和故障排除的时间
