CRRD5000 雷达物位计(26G)



CRRD5000  雷达物位计(26G)


产品概述:

物位测量的解决方案

雷达物位计是一款采用脉冲原理非接触式雷达物位计,可应用于测量液体、浆料及粘稠物等的距离、物位、体积、重量及明渠流量,也可用于测量粉末、颗粒、块状等固体介质。即使在多粉尘、有搅拌的应用场合中,也可以稳定测量。

测量原理:

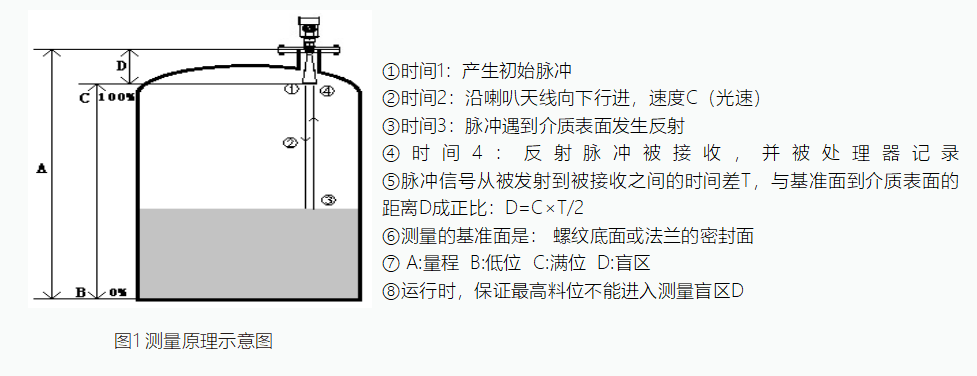

CRRD500 雷达物位计通过天线发射极窄且能量很低的微波脉冲信号,这个脉冲信号以光速在空间传输,遇到被测介质发生反射,反射信号被仪表接收,发射脉冲信号与接收脉冲信号的时间间隔与基准面到被测介质表面的距离成正比,通过测量发射与接收的时间间隔,来实现天线至介质表面距离的测量。


技术优势:

采用26GHz的发射频率

高频率与信噪比,是低介电常数介质的选择

波束角小,能量集中,具有强抗干扰能力,提高了测量精度

测量盲区更小,对于小罐测量也会取得效果

波长更短,对于小颗粒介质与倾斜的介质表面的物位测量效果好

测量灵敏、刷新速度快、天线尺寸小、安装简便、免维护

非接触式测量,无磨损,无污染,可测量液体,固体介质的物位

几乎不受温度、压力、水蒸汽、泡沫、粉尘等复杂工况的影响

采用两线制回路供电的技术,供电电压和输出信号通过一根两芯电缆传输,节省成本

采用先进微处理器和独特回波处理技术,可适用于各种复杂工况

发射功率极低,可安装于各种金属、非金属容器内,对人体环境均无伤害

带有按键的显示屏可方便设置仪表的参数

特征参数:

构造

整个测量系统由传感器(即天线)和信号转换器组成,只有一体型结构

测量原理

K波段26GHz脉冲原理

可测介质

固体、液体

基本测量值

发射波和反射波的时间差

附加测量值

物位、距离、体积、重量及明渠流量

盲区

天线末端0.3m以内

最大量程

棒式             20m(液体型)

小喇叭口型       30m(液体型)

长喇叭口型       70m(固体型)

抛物面型         70m(固体型)

长喇叭口型       70m(液体型)

卫生型           20m(液体型)

最大量程取决于天线的类型和尺寸,以及被测介质的相对介质常数及安装条件等,具体请咨询制造商

被测介质的相对介电常数(εr)

≥ 1.5

精度

见精度示意图(精度指标的参比条件遵照JJG971-2002标准,见下页表)

波束角

见精度示意图(取决于天线尺寸)

重复性

±1mm

防爆等级

Exia II CT6;Exd II BT4;

防护等级

IP67

阻尼时间

默认1s(可调整)

最大物位变化

10 m ⁄ min

显示

液晶显示(中文,英语,德语),带4个按键

显示工作温度

-20℃...+70℃(超过此温度范围时,液晶显示可能会损坏)

显示分辨率

1mm

运输及储存温度

-40℃...100℃

环境温度及湿度

-40℃...+80℃(根据工业产品元器件温度标准)

相对湿度

<95%

过程温度及压力

(过程连接处)

棒式               -40℃...120℃    常压

小喇叭口型         -40℃...250℃    -0.1...4.0Mpa

长喇叭口固体型     -40℃...250℃    常压

抛物面固体型       -40℃...250℃    常压

长喇叭口液体型     -40℃...250℃    -0.1...4.0Mpa

卫生型             -40℃...150℃    常压

具体取决于过程连接处同时存在的温度及压力等级

热冲击耐受

40℃/s

耐振

机械震动l0m/s² , (10~150)Hz
