CR603 金属管浮子(转子)流量计



CR603 金属管浮子(转子)流量计


一、产品简介:
CR603 金属管浮子(转子)流量计结构简单、工作稳定、准确度高、适用广。与玻璃转子流量计相比较能耐较高的压力。产品具有就地指示、电远传、限位开关报警、耐腐蚀、夹套型、阻尼型和防爆等品种。

常见应用于国防、化工、石油、冶金、电力、环保、医药和轻工等部门的液体、气体流量的测量与自动控制。

CR603 金属管浮子(转子)流量计检测部件均由304SS不锈钢材料制成,特殊场合也可由316SS、316L或内衬F46等耐腐蚀材料组成。流量计DN15~100仪表,高度均为250 mm。

连接法兰采用GB/T 9119.8~10标准,也可根据用户特殊要求定制。

本公司生产的电远传型CR603 金属管浮子(转子)流量计摒弃了连杆传动的接触传递方式,采用非接触式智能ESK变送器,很大程度提高了仪表的准确性、可靠性。

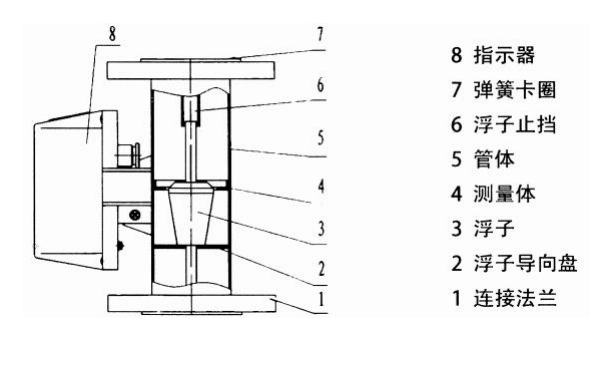

二、原理结构:

由下而上的流体通过直立的测量管时,浮子在压差的作用下上升、浮子上升的高度即代表流量的大小。并通过磁耦合联结传递指示,显示瞬时流量。

三、防爆产品使用注意事项:

CR系列金属管浮子流量计,经仪器仪表防爆安全监督站(NEPSI)检验,符合GB 3836.1和GB3836.4标准规定的要求,用户在使用产品时应注意下列事项。

1、最大使用环境温度为-25℃~55℃。

2、须与KN9706安全栅配套使用构成本安防爆系统。

3、本安全系统的布线应尽量避免外界电磁干扰的影响,并将电缆分布参数控制在0.08 uF和2 mH以内。

4、安全栅须安装在安全场所。安全栅的安装、使用和维护应遵守使用说明书。

5、与安全栅相连的控制室仪表的最高工作电压或其内部可能产生的最高电压不得高于250Vms。

6、用户在安装、使用和维护LZD系列金属管浮子流量计时,务必认真阅读产品说明书,并同时遵守《中华人民共和国爆炸危险场所电气安全规程》。
