CRT调整型流量计



CRT调整型流量计


主要特性
调整型流量计是一种新型的差压式流量计,它继承了传统差压流量计结构简单、安全、便于检修维护的优点,同时对基于中心的开孔的传统节流装置进行了较大的改进,在流体力学方程的基础上,将节流装置进行四孔等效均匀对称分布,孔径比及孔的分布通过大量试验数据以获得较佳测量效果。调整型流量计的操作原理同其它类型的差压流量计的工作原理相同,但调整型流量计是在节流元件上开具四个等径的节流孔,孔的分布基于多年的实验数据,均布的节流孔将流速曲线重塑,并在节流件的下游可形成低压区。管道上游的正压同经节流件节流后下游的负压之间有压差,将正、负压用取压口取出,通过测量两个取压口之间的差压值,根据伯努力方程可计算出管道中介质的流量。由于节流件可对所测介质的流速曲线进行优化,因此测量精度高,对仪表上、下游的直管段要求低。

流量计组成

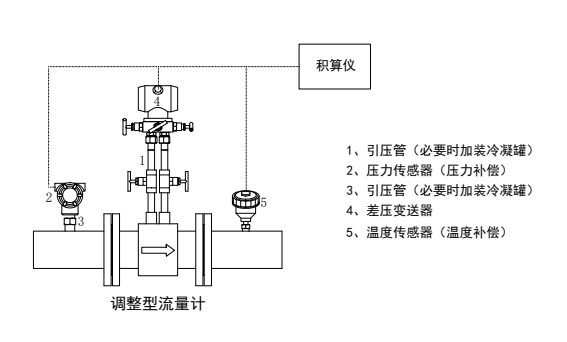

CRT调整型流量计分两种结构——一体式和分体式。一体式由一次阻流(传感)元件、变送器和阀组组成,分体式除上述部件外还增加了引压管线。

工作原理
调整型流量计是一种差压型流量仪表,迄今为止以差压原理设计的流量仪表已经有一百多年的应用历史了。差压原理就是基于密封管道中的能量转换原理,也就是说对稳定流体,流量同管道中介质流速的平方根成正比。我们知道,当速度增加时压力会降低,当介质接近节流件时,其压力为 P1,在介质通过节流区时,由于介质流通面积减小,流速会增加,压力降低为 P2,P1 和 P2 都通过流量计的取压口接到差压变送器上,流量变化时,流量计的两个取压口之间的差压值会增大或缩小。流量相同时,若节流面积大,则产生的差压值也大。
Q:体积流量   d:开孔直径    c:流出系数   ε:气体压缩系数   β:等效孔径比    ρ:流体密度   ΔP=差压值

主要优势
1、精度高、重复性好
调整型流量计精度可达测量值的±0.5%,校准精度可达±0.25%,重复性优于 0.1%。调整流量计整流结构设计,使流体通过节流件后形成细小且对称分布的涡流,这些等效均匀分布的小涡流使输出的差压信号稳定,而且能使流体在差压值很小的情况仍能保持较高测量精度,因而测量精度高,重复性好。
2、 直管段要求低
调整型流量计的多孔均流设计,可以对上游流体的流速曲线重新分布,使其接近理想流体,使仪表在恶劣的条件下获得较高的测量精度,多数情况下建议安装时在前后留 2D 直管段可达成测量要求。
3、耐磨损,长期稳定性好
调整流量计的四孔采用数控加工中心方式组合加工,节流件无锐角尖口,节流件不宜磨损,因而耐磨性好,长期稳定性高。
4、可测量双向流量及变送器的冗余输出
由于平衡流量计结构设计为几何对称式结构,因而可以用单台流量计实现双向流体的测量,另由于其圆周方向同样为几何对称结构,因而用一台流量计可以实现 3 路差压信号输出,达成 ESD 系统中需要三取二投法时对变送器的冗余需要。


选型表

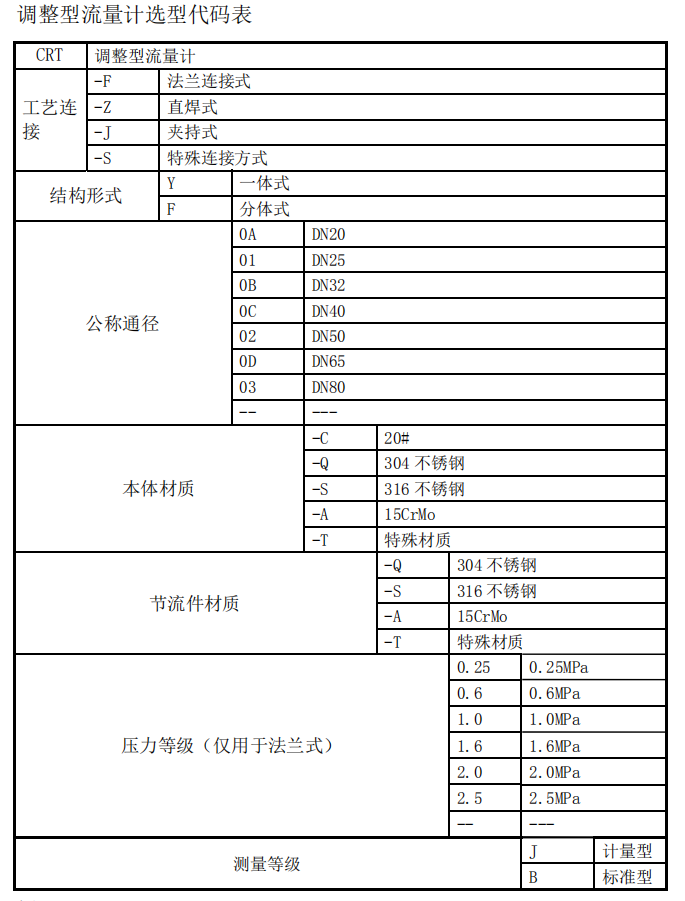

调整型流量计选型代码表
例:CR T -F Y 04-C -Q 1.6 J        调整型流量计,一体式法兰连接,公称通径为DN100,本体材质为 20#,节流件材质为304,压力等级 1.6MPa,计量型。
