节流式流量计的结构与应用



        本文关键词:流量计

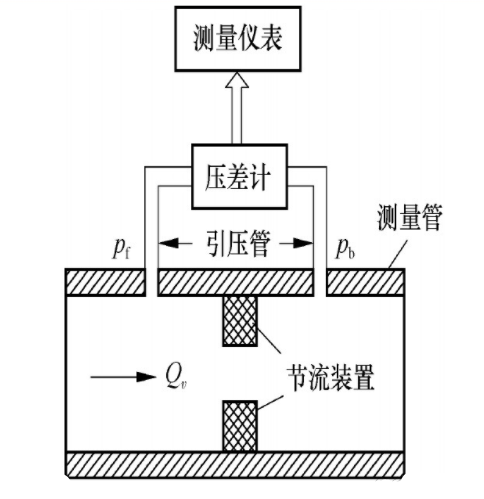

        节流式流量计结构简单,使用寿命长,适应性较广,能够测量各种工况下的单相流体和高温、高压下的流体流量,标准节流装置的设计加工已标准化,无需标定就可在已知不确定度范围内进行流量测量。它由节流装置、测量静压装置和测量仪表三部分构成。


        节流式艾默生质量流量计的标准孔板的形状,是一块具有与管道同心圆形开孔的圆板,迎流一侧是有锐利直角入口边缘的圆筒形孔,顺流的出口呈扩散和锥形。标准孔板的主要特点是结构简单、加工方便、价格便宜。压力损失较大,测量精度较低,只适用于洁净流体介质,测量大管径高温高压介质时,孔板易变形。
