孔板流量计的装置结构说明



       本文关键词:流量计

       孔板流量计是一种常见的测量管道流体流量的装置,因其具有结构简单,维修方便,性能稳定,使用可靠,适应恶劣环境等特点,已被广泛应用于煤矿瓦斯抽采气体流量测量。

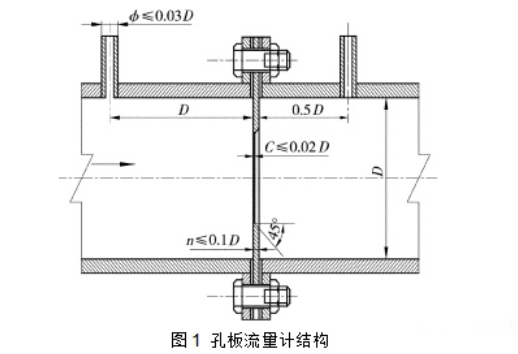

       孔板流量计结构:在管道里插入 1 个与管轴垂直的金属板,金属板中心为 1 个圆孔,孔的中心位于管道的中心线上,孔板称为节流元件。在孔板进气侧距离孔板 1 个管道直径的位置,安装 1 个测压管; 在孔板出气侧距离孔板半个直径的位置,安装 1 个测压管。通过测压管测出管道内气体的 2 个压力,2 个压力之差代入公式就可以计算出流量 。如图 :
