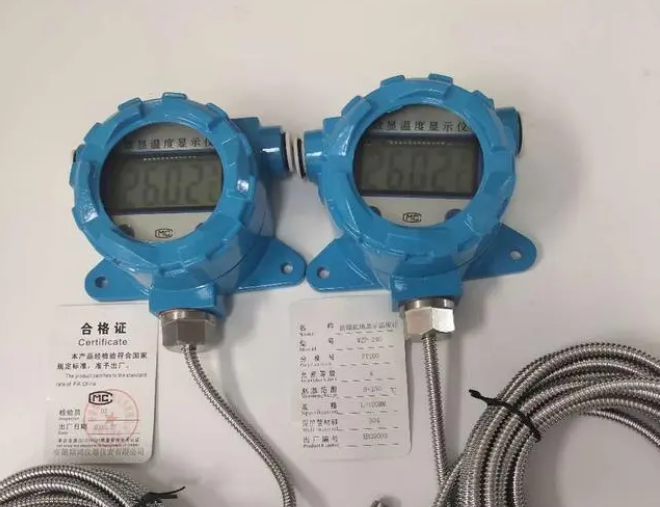

温度变送器作为工业温度测量系统中的关键设备,能将热电偶或热电阻(RTD)等传感器采集的温度信号,转换为标准化的 4-20mA 电信号,以便远距离传输和控制系统识别。正确的接线不仅是保证测量精度的基础,更是设备长期稳定运行的前提。下面从接线前的准备到后期维护,详细介绍温度变送器的接线要点和操作规范。
接线前的准备工作
在动手接线前,做好充分准备能有效避免后期故障。首先要确认电压兼容性,多数温度变送器的输入电压为 24V DC,需确保供电电源的输出电压符合这一规格,过高或过低的电压都可能导致设备损坏或测量异常。可以用万用表测量电源输出,验证电压是否在设备允许的范围内。
其次要检查传感器类型兼容性。温度变送器需与所连接的传感器类型匹配,比如 RTD 传感器和热电偶的信号特性不同,对应的变送器内部电路设计也有差异。同时要明确传感器的接线方式是 2 线制、3 线制还是 4 线制,错误的匹配会直接导致测量失败。例如 3 线制 RTD 通过第三根导线补偿线路电阻,若误接为 2 线制,可能会因导线电阻影响测量精度。
准备合适的工具也很重要,螺丝刀、剥线钳需选用与端子匹配的规格,避免损坏端子或螺丝;万用表用于检测电压、电流和线路通断;过程校准器则可在接线后验证输出信号是否准确。这些工具的准备能让接线过程更顺畅,也便于及时排查问题。

常见的接线配置方式
温度变送器的接线配置主要有双线制和三线制两种,需根据设备设计和应用场景选择。
双线制是工业中常用的配置方式,电源和信号输出共用两根导线。这种方式简洁高效,尤其适用于 4-20mA 环路供电的变送器,整个回路中电流的变化既传递了信号,又为变送器提供了工作电源。接线时只需将两根导线分别连接到变送器的正负极端子,再接入电源和接收设备,无需额外布线,适合远距离传输场景。
三线制则多用于对精度要求较高的 RTD 传感器。在这种配置中,第三根导线专门用于补偿导线电阻带来的误差。当传感器与变送器之间距离较远时,导线本身的电阻会影响测量结果,第三根导线能将这部分电阻反馈给变送器,通过内部电路抵消其影响,从而提高测量精度。接线时需注意区分三根导线的功能,通常厂家会在手册中明确标注各个端子对应的导线,需严格按标识连接。
接线步骤与操作规范

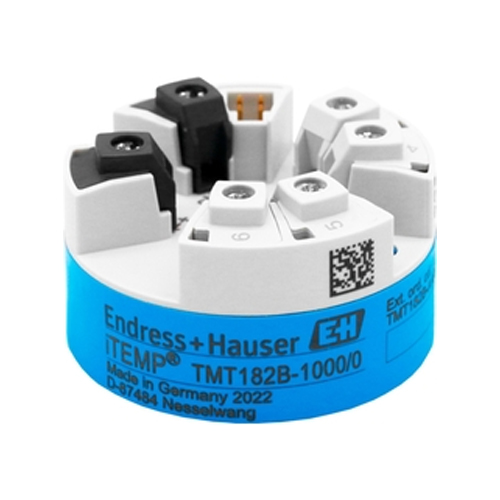

接线过程需遵循规范步骤,确保连接准确可靠。首先要识别端子功能,变送器外壳或手册上通常会标注各端子的用途,比如 “+” 代表电源正极,“-” 代表电源负极或接地,还有专门的信号输出端子(部分设备的电源与信号端子共用)。接线前需再次核对端子标识,避免接错。
连接时要注意极性正确,电源的正负极需与变送器的对应端子准确连接,反接可能导致设备无法工作,甚至烧毁内部电路。剥线时要控制剥线长度,通常露出 3-5 毫米的线芯即可,过长可能导致线芯接触短路,过短则可能接触不良。拧紧紧固螺丝时力度要适中,过松会导致接触电阻过大,过紧可能损坏端子或线芯。
固定电缆也很关键,可用电缆扎带将导线整齐固定,避免导线松动或受到机械拉扯。尤其在振动环境中,松散的导线可能因频繁晃动导致连接点磨损或脱落,影响设备稳定性。同时要确保导线没有暴露的金属部分,防止意外短路或触电风险。

屏蔽与接地的注意事项
在工业环境中,电气噪声和电磁干扰(EMI)是影响测量精度的常见因素,合理的屏蔽与接地能有效减少这些干扰。建议使用屏蔽电缆连接传感器与变送器,屏蔽层能阻挡外界电磁信号的侵入。屏蔽层的接地需遵循 “单端接地” 原则,通常在信号接收设备一端接地,避免两端同时接地形成接地回路 —— 接地回路中产生的微弱电流会干扰信号传输,导致测量值波动。
变送器和传感器的本体也需要充分接地,接地不仅能降低电气噪声,还能保障设备和操作人员的安全。接地电阻应符合设备要求,通常建议小于 10 欧姆,可通过接地电阻测试仪检测接地效果。在多设备共存的系统中,需确保所有设备的接地端连接到同一接地网,避免不同接地电位产生干扰。
布线与环境要求
信号线与电源线的布线需分开进行,避免平行铺设。电源线传输的交流电会产生交变磁场,若与信号线平行,可能通过电磁感应干扰信号。若必须交叉,应采用直角交叉方式,最大程度减少磁场耦合。在布线路径上,要远离大型电机、变压器等强电磁干扰源,这些设备运行时产生的强磁场会严重影响信号质量。

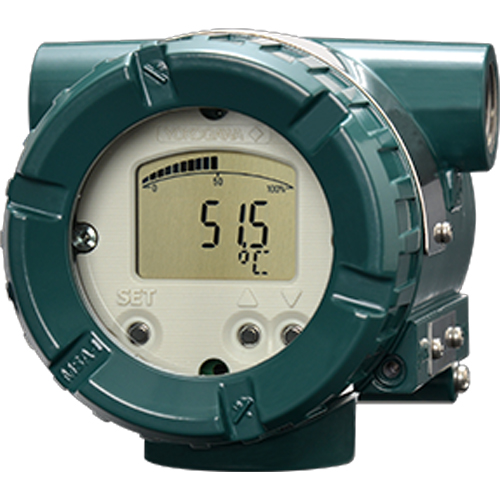

变送器的安装位置也会影响其性能和接线稳定性。应选择通风良好、干燥的环境,远离高温、潮湿和腐蚀性气体 —— 高温会加速电子元件老化,潮湿可能导致端子腐蚀,腐蚀性气体则会损坏设备外壳和内部电路。安装时要确保变送器固定牢固,避免因振动导致接线端子松动或导线疲劳断裂。此外,导线的走向应尽量避免弯曲和拉扯,减少对连接点的机械应力。

测试与维护要点
接线完成后,需进行全面测试和调试,确保设备正常工作。首先进行目视检查,确认所有端子连接牢固,没有松动或脱落的导线,线芯没有外露或短路情况。接通电源后,观察变送器是否有异常现象,如指示灯不亮、发热异常等,若有则需立即断电检查。
使用万用表或过程校准器测量输出信号,验证 4-20mA 电流是否与实际温度对应。例如,在常温下,若传感器测量的温度对应 12mA 电流输出,而实际测量值偏差较大,则可能是接线错误或传感器匹配问题,需重新检查接线和传感器类型。
定期维护能延长变送器的使用寿命。建议每季度检查一次接线端子,清理表面的灰尘和氧化层,紧固松动的螺丝。若发现端子有腐蚀迹象,需及时用细砂纸打磨或更换端子,防止接触不良。对于信号波动的情况,应检查屏蔽层接地是否良好,是否存在接地回路或电磁干扰源,必要时重新布置电缆或增加屏蔽措施。
正确的接线是温度变送器发挥性能的基础,从前期准备到后期维护,每个环节都需认真对待。合理的配置、规范的操作、有效的屏蔽与接地,能最大限度减少干扰,保证测量精度;而定期的检查与维护,则能及时发现潜在问题,避免突发故障。遵循这些指南,不仅能确保温度变送器的稳定运行,还能为工业生产的安全高效提供可靠的温度数据支持。
